超聲波振動子介紹

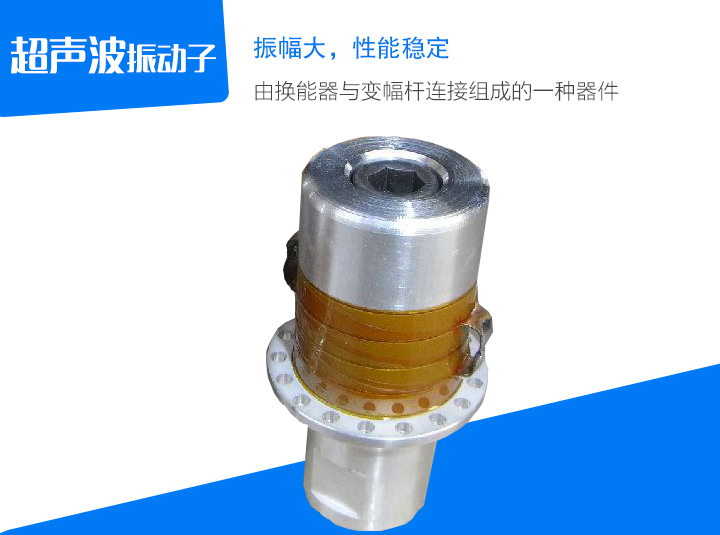

超聲波振動子簡稱超聲波振子，是將換能器與變幅桿連接后形成的整體，由壓電陶瓷的壓電效應實現電能與機械能（聲波振動）的相互轉換，并通過聲阻抗匹配的前后輻射蓋塊進行放大的器件，屬于一種能量轉換器材。

超聲波振動子用途

超聲波振動子是主導超聲波換能器工作的核心部件，通過驅動電路給超聲波振動子一個驅動電源，使其振動，并將振動的機械能轉換成機械振動。

超聲波振動子特點

1、全不銹鋼材質，無銹蝕、無明顯凹陷和劃痕，美觀耐用。

2、超聲波振動子耐熱性：壓電陶瓷材料耐惹型號，諧振阻抗小，發熱量小。

3、優質換能器，超聲功率輸出強堿，振幅大，性能穩定。

超聲波振動子原理

變幅桿是一個無源器件，它本身不產生振動，只是將輸入的振動改變振幅后再傳遞出去，完成了阻抗變換，超聲波換能器在合適的電場激勵下能產生有規律的振動，其振幅一般在10μm左右，這樣的振幅要直接完成焊接和加工工序是不夠的。因此換能器鏈接合理設計的變幅桿后，超聲波的振幅可以在很大的范圍內變化，只要材料強度足夠，振幅可以超過100μm。變幅桿在做縱向伸縮振動時，其中間的某橫截面左右兩邊的質點運動方向剛好相反，相當于存在一個相對靜止的節面。這個節面叫做節點，這里也是振動子固定點，偏離這個節點固定就會降低振動子的工作效率，俗稱漏波。

超聲波振動子接線：要在底板上焊上螺釘，保證底板焊螺釘?shù)乃闹軣o(wú)水和干凈，在振子上涂上專用粘超聲波振子的膠水，將其扭緊，待膠水干后就可將其固定。

超聲波振動子常見問題及解決方法

1、超聲波振動子受潮：可用兆歐表檢查，其中2腳為超聲波換能du器的zhi正極， 3腳是換能器的負極而且與換能器的外殼相連。檢查，2 3 腳間的絕緣 電阻值就可以判斷基本情況，一般要求絕緣 電阻大于30兆歐以上。如果達不到這個絕緣電阻值，一般是換能器受潮，可以把換能器整體放進烘箱設定100 ℃左右烘干3小時或者使用電吹風去潮至阻 值正常為止。（對于密封式換能器，需要先 用手持砂輪機將不銹鋼外殼剖開）。

2、超聲波振動子打火、陶瓷材料碎裂：可以用肉眼和兆歐表結合檢查，一般作為應急處理的措施，可以把個別損壞的振子斷開，不會影響到別的振子正常使用。

3、超聲波振動子脫膠：振子脫膠的處理方法是比較麻煩的， 一般情況只能送回生產廠家解決，避免振子脫膠有效的方法是平時使用中注意不撞擊振動面。
